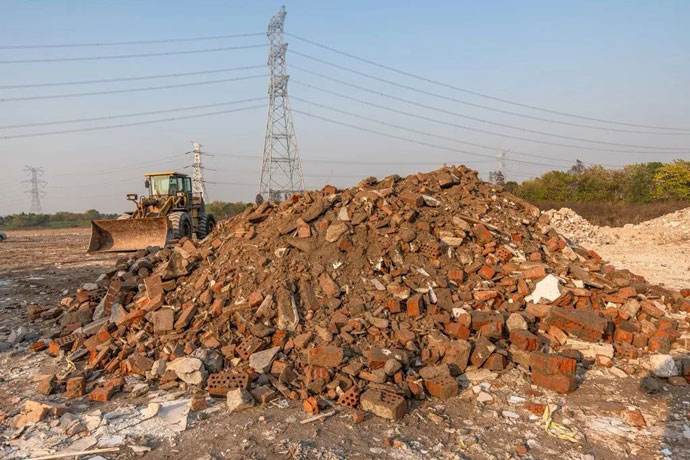

建筑垃圾再生產(chǎn)品分為再生骨料和再生原料兩大類(lèi)。建筑垃圾排放通常是廢混凝土和廢磚瓦混排，除特殊工程(水泥混凝土路面、機(jī)場(chǎng)跑道和混凝土橋梁)外，循環(huán)再生時(shí)難以分開(kāi)。因建筑物的結(jié)構(gòu)體系、建設(shè)年代和回收方式不同，建筑垃圾中廢混凝土和廢磚瓦的比例是變化不定的。由于兩類(lèi)組分自身性能上的差異，它們所占比例的變化將會(huì)對(duì)再生產(chǎn)品性能、使用價(jià)值和用途產(chǎn)生顯著影響。

混凝土再生骨料

混凝土再生骨料是指由原生(舊)混凝土破碎而成的再生骨料，再生混凝土骨料屬于碎石類(lèi)，顆粒形狀基本呈多棱角形。根據(jù)骨料粒度范圍不同，混凝土再生骨料又分為再生粗骨料和再生細(xì)骨料。混凝土再生骨料表面通常會(huì)粘附一定量的原生砂漿，因此再生骨料性能與原生骨料(天然骨料)存在顯著差異。主要表現(xiàn)在:①隨顆粒粒度降低，再生混凝土骨料表面所粘附的砂漿體積含量明顯增加。顆粒粒度為16mm~32mm的再生粗骨料表面粘附有體積占大約30%的原生砂漿。相應(yīng)地，顆粒級(jí)配為8mm~16mm和4mm~8mm的骨料表面，則粘附的原生砂漿體積分別達(dá)到40%和60%。粒度低于4mm的再生混凝土細(xì)骨料中含有大約20%的水泥凈漿。②再生混凝土骨料的密度比原生骨料低5%~10%。③再生混凝土骨料吸水率一般為5%~10%，隨顆粒粒度降低，再生混凝土骨料的吸水率顯著提高。對(duì)于再生細(xì)骨料而言，此值要相對(duì)高些，而對(duì)于再生粗骨料，此值要相對(duì)低些。由于再生混凝土骨料吸水率較高，使用時(shí)往往需要預(yù)濕，這樣才能保證混凝土生產(chǎn)時(shí)質(zhì)量均勻。

廢燒結(jié)磚瓦再生原料

用顎式破碎機(jī)將兩個(gè)拆除現(xiàn)場(chǎng)的廢磚進(jìn)行破碎，廢磚再生原料性能研究表明:①當(dāng)廢磚再生原料粒徑控制在20mm以下時(shí)，10.0mm20.0mm范圍內(nèi)的廢磚再生原料，其片狀顆粒含量較大，用其生產(chǎn)的混凝土制品強(qiáng)度偏低；②粒徑在5.0mm~20.0mm范圍內(nèi)的再生原料，雖然堆積密度小于1100kg/m3，但筒壓強(qiáng)度大大低于標(biāo)準(zhǔn)《輕骨料及其試驗(yàn)方法第1部分:輕骨料》GB/T17431.1的要求(4.0MPa) ,粒型系數(shù)也不滿(mǎn)足標(biāo)準(zhǔn)要求，只能用于生產(chǎn)非承重混凝土砌塊；③廢磚再生原料的吸水率較高，在制備混凝土砌塊時(shí)，必須重視再生原料的高吸水率問(wèn)題，同樣必須采取相應(yīng)得技術(shù)措施。
