在建筑垃圾破碎站中，底盤結構起著非常關鍵的作用，也是整個設備中需要完全自主設計的結構。其主要作用為：（1）職稱振動給料機、破碎機、動力結構等部件；（2）實現設備的移動行走。其中，為了實現承載振動給料機、反擊式破碎機、動力單元以及多個帶式輸送機，則需要保證一個支撐架的剛度，同時考慮建筑垃圾在各部件之間的空間流轉，保證有足夠的空間來放置輸送帶，設計一個船型支撐架。

該部件由板材以及型材焊接而成，為了降低整個支架的重力，在板材上設計幾個孔洞，這樣既可以節省材料，又不會降低結構強度。同時在支架與其他零部件的結合面處，增加一個平板，增大接觸面積。

另外，為了適應建筑垃圾現場的環境，更好的實現建筑垃圾的現場處理，鑒于履帶式行動裝置使得整個設備重心低、行走平穩、接地比壓低、通過性好、對山地、濕地有很好的適應性的特點，借鑒和利用液壓挖掘機的行走機構，使得履帶自行式建筑垃圾破碎設備能自己調整工作位置與狀態。

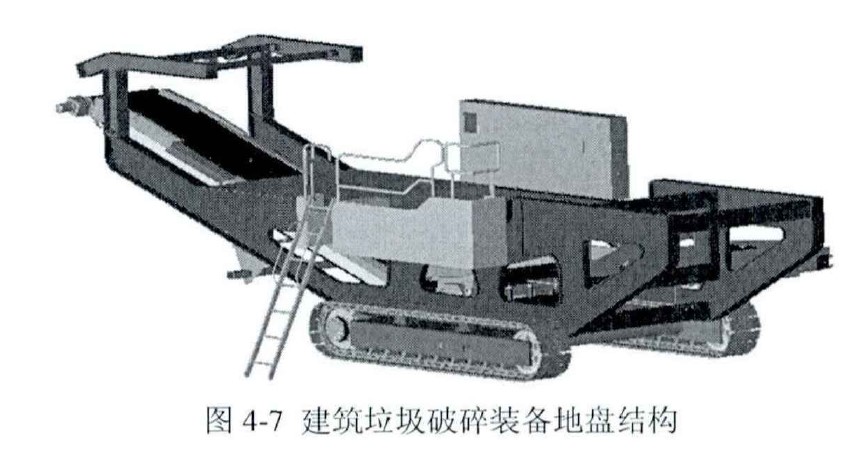

最后，把船型支架和履帶行動裝置進行結合，對底盤結構進行結構設計，得到破碎設備模型。

由于履帶底盤機構采用液壓馬達驅動，所以在該設備中的所有動力元件均采用全液壓系統驅動。這樣，履帶式底盤驅動裝置的大扭矩行走馬達，驅動力大，可靠性高；設備不受電源的限制；擴大了設備的使用范圍。
