建筑垃圾由于產(chǎn)生的原因造成成分極為復(fù)雜，《GB-T25177-2010 混凝土用再生粗骨料》中對(duì)雜物的定義為：混凝土用再生粗骨料中除混凝土、砂漿、磚瓦和石之外的其他物質(zhì)。通過人工挑揀建筑垃圾再生骨料中的雜物，發(fā)現(xiàn)其中混有的雜物主要包括木塊、塑料片、布片、紙屑、泡沫顆粒等生活垃圾。

雜物含量的試驗(yàn)方法：取具有代表性的建筑垃圾樣品不少于 50kg，放入 105±5℃烘箱中烘干至恒重，冷卻后按照四分法稱取 15kg±1g 的試樣不少于 3 份，精確至 1g，將木塊、塑料片、布片、紙屑、泡沫顆粒等進(jìn)行人工分揀，分揀后稱重，計(jì)算雜物占混合料總質(zhì)量百分比。平行試驗(yàn) 3 次，以平均值作為試驗(yàn)結(jié)果。

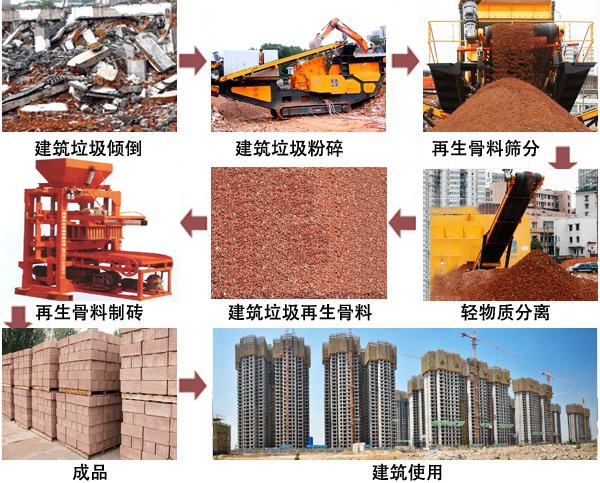

《GB-T25177-2010 混凝土用再生粗骨料》中關(guān)于雜物含量的指標(biāo)要求為不大于 1%，實(shí)際在建筑垃圾填料的加工生產(chǎn)過程中通過人工挑揀、風(fēng)選、過篩等方式也能達(dá)到這一要求，所以建筑垃圾中雜物含量要求不大于 1%。

建筑垃圾屬于土石混合的粗粒土，其工程力學(xué)特性與其中粗、細(xì)顆粒性質(zhì)及相對(duì)含量密切相關(guān)，因此需要對(duì)建筑垃圾中各種組分的特性進(jìn)行分析。取塊狀建筑垃圾進(jìn)行組分分析，試驗(yàn)結(jié)果表明，建筑垃圾的粗顆粒主要由碎磚塊、碎混凝土塊、石塊組成，其中磚塊占50%，混凝土塊占35%，石塊占15%。通過測(cè)定這三種材料的表觀密度和毛體積密度，得出三者中石塊的密度最大，混凝土塊次之，磚塊最小，而三者的吸水率則呈現(xiàn)出相反的排序。

石塊的孔體積含量很低，一般低于3%，極少超過10%，所以常用的天然碎石的吸水率都很低不超過2%。而同天然碎石相比，建筑垃圾加工破碎后的再生骨料由于含有硬化水泥砂漿，從而導(dǎo)致其吸水性能與天然碎石差別顯著，再加上建筑垃圾在加工破碎過程當(dāng)中由于損傷積累使得再生骨料內(nèi)部可能存在大量微裂紋，這兩個(gè)因素導(dǎo)致再生骨料的吸水率和吸水速度增大。

建筑垃圾中磚塊和混凝土塊的吸水率遠(yuǎn)遠(yuǎn)高于碎石，磚塊的表觀密度和毛體積密度相差較大，而且其吸水率高達(dá)21.6%。由此我們可以得出作為建筑垃圾中的主要成分——磚塊屬于質(zhì)輕多孔結(jié)構(gòu)，在碾壓過程中容易發(fā)生進(jìn)一步的破碎。

同時(shí)，建筑垃圾混凝土塊的吸水率也與再生骨料的原生混凝土強(qiáng)度有很大關(guān)系，不同強(qiáng)度等級(jí)混凝土通過破碎與篩分制備出的再生骨料性能差異很大。當(dāng)其粒徑相當(dāng)時(shí)，再生骨料的吸水率會(huì)隨著原生混凝土強(qiáng)度的提高而顯著降低。
